При строительстве дороги один из ключевых факторов, который необходимо принять к сведению — отвод осадочных вод. Еще на стадии проектирования ведутся гидравлические расчеты, что позволяет создавать весьма надежные системы отвода вод. Необходимыми элементами таких систем стали водосточные лотки. Ввиду отличающихся задач они изготавливаются разных размеров.

Какие бывают размеры у водосточных лотков

Для чего необходимы лотки

Сутью работы систем водоотвода является своевременное удаление осадков и талых вод, собирающихся на дорожной одежде. С этой целью полотну дороги придают продольный и поперечный уклон, а в нужных местах устанавливаются ливневки. Вода через эти сливные ямы проникает в канальную систему, которая состоит из водосточных лотков, блоков упора и других компонентов. Отведенная по этим каналам вода сбрасывается в разрешенных местах, например, в местную систему рек.

В случае, если пренебрегать организацией качественного водоотвода, талые и осадочные воды скапливаются на дорогах. А это чревато размывом земляного полотна и повреждением дорожной одежды, что приведет к быстрому прекращению функционирования автодороги.

Типы водосточных лотков и их габариты

При строительстве водоотводных систем используют железобетонные лотки, а также блоки упора. Требования их изготовления и применения находятся в специальном нормативном документе – Серия 3.503.1-66. Ниже описаны наиболее часто применяемые виды данных сооружений.

Обычные лотки

Железобетонные сооружения имеют П-образное сечение и вытянутую форму. Лотки ставятся открытой стороной вверх, обеспечивают стабильный проток воды в установленных количествах. Подобные лотки используются в целях отвода воды с незначительным уклоном по горизонтальной плоскости.

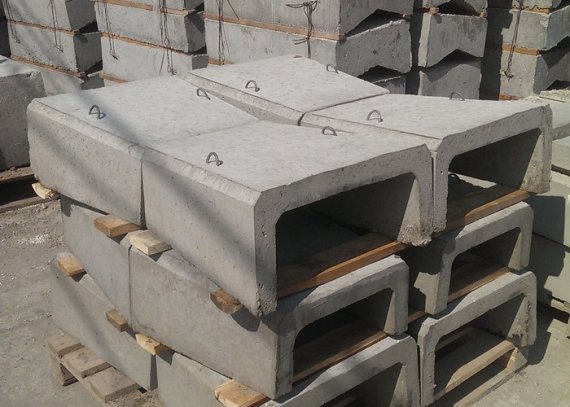

Особенно часто применяются лотки Л-1 и Л-2. Эти два изделия имеют одинаковую высоту (680 мм) и длину (1990 мм) бортов, но отличаются по ширине. Лоток Л-1 имеет ширину 1280 мм, а модификация Л-2 – 880 мм в ширину. Следовательно, модификация Л-1 применяется в вариантах, где предвидится более напряженный сток воды.

Телескопические лотки

Лотки имеют специально зауженную форму с одной стороны. Это позволяет вставлять лотки друг в друга и создать составной водосточный канал. Каналы устанавливают на откосах насыпи для обеспечения стока от дорожной одежды в основание земляного полотна.

Наиболее распространенными размерами телескопических лотков стали сооружения Б-6 и Б-7. Лоток Б-6 является менее габаритным: его длина составляет 520 мм, а ширина и высота равна 540х250 мм в широкой части и 430х200 мм в зауженной части. Лоток Б-7 пропускает больше воды, поскольку его размеры сечения составляют 888х450 мм в широкой части и 716х340 мм в узкой части, а длина равна 1500 мм.

Блоки упора

Блоки упора Б-9 и Б-9а являются опорой составных каналов, которые сооружены из лотков Б-6 и Б-7. Они вкапывают у основания насыпи в землю для того, чтобы не позволить лотковому каналу ползти вниз. Особая форма блоков позволяет не создавать протоку воды преграду.

Размеры блока Б-9 составляют 800х510х250, а Б-9а отличается от него шириной, которая равна 730 мм. Блоки изготавливаются полнотелыми, это придает им большую массу, которая необходима для осуществления их функций.
