Принцип работы автоматического выключателя

0
436

Для выполнения
качественной диагностики и ремонта рекомендуется знать о принципе работы
автоматического выключателя. Для чего они нужны? Специальные автоматы иек предназначены для защиты электросети от небольших замыканий, а также они могут
включать различные характеристики, например: ток, общее количество полюсов.

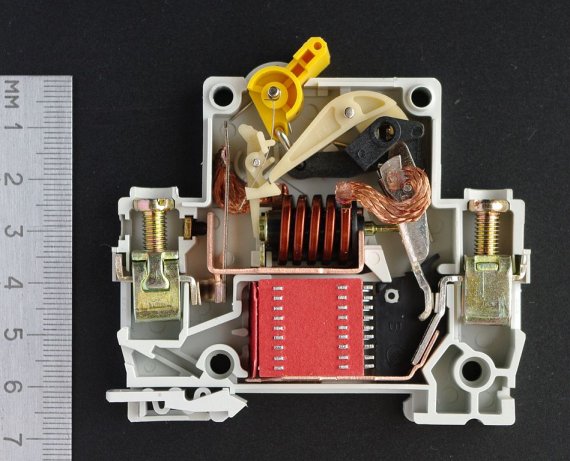

Принцип работы автоматического выключателя



В процессе обычной
работы, по автоматическому устройству идёт электроток. Он может быть небольшим
или равным обычному значению. Напряжение выходит от электронной сети на
специальную клемму. Она соединена с обыкновенными контактами. С них
электрический ток идёт на закрытый подвижный тип контакта, а после этого, через
пластичный проводник из меди на соленоидный тип катушки. Далее, ток идёт на
расцепляющее устройство и на элемент клеммы, располагающийся с нижней стороны с
подсоединенной сетью.

В процессе аварийного
режима автоустройство отключает электрическую цепь через функционирование
механизма работы свободной расцепки. Она действует расцепителями, например,
тепловым, магнитным. Причиной работы, срабатывания аварийного механизма
является высокая электроперегрузка или даже короткое замыкание от не правильной
работы или не верного использования.

Тепловой расцепитель
является пластиной, которая состоит из биметаллического материала. Он содержит
2 слоя основных сплавов с различающимися коэф. расширения. Во время прохождения
электротока выполняется нагревание пластины и дальнейшее искривление в слой,
имеющий небольшой коэффициент. При увеличении заданного параметра (I),
искривление пластины начинает набирать большую величину, являющейся нормальной
для дальнейшего включения процесса расцепки. Цепь здесь размыкается, отделяя
защитный тип нагрузки.

Электромагнитный вид
расцепителя включает соленоид с меняющимся стальным типом сердечника. Эта
деталь удерживается пружиной. В процессе увеличения определённого значения силы
электрического тока, по определённым законам (электроиндукции) в катушке
создаётся поле — под его действием сам сердечник начинает притягиваться внутрь
специального элемента соленоида, обходя сопротивление пружинного механизма,
создавая дальнейшее функционирование механизма расцепки. В простом состоянии
работы создаётся поле. Его мощности не так много, чтобы обойти сопротивление
пружинного механизма, притянуть дополнительно сердечник.
