Как устроен силовой автомат

0
582

Электрический счетчик, устанавливаемый при входе в дом или квартиру, снабжается специальными устройствами, защищающими дом от энергетических перегрузок. Раньше защитную роль выполняли пробки, которые выбивались при повышении напряжения в сети и обесточивали помещение. Сегодня устанавливаются более современные аппараты — электрический силовой автомат. Ниже разберем, как автоматы устроены.

Разбор агрегата следует начинать с внешнего вида:

Вид спереди

Ширина стандартного автомата составляет 17,5 мм. Современные аппараты имеют на передней панели окошко, через которое видно индикаторный флажок:

· Зеленый цвет – отключен, автомат безопасен;

· Красный цвет – включен, автомат не безопасен.

Левая сторона

Здесь имеется заглушка, закрывающая отверстие, через которое можно добраться до сигнального контакта для блокировки сети. Возникает вопрос, а зачем нужен этот контакт? Дело в том, что без этой маленькой штучки, узнать о том, что есть проблема с замыканием можно было только по характерному запаху горелой проводки. Сейчас сигнальный контакт мгновенно передает сигнал на контроллер и индикацию аварии.

На левой стороне размещается артикул товара, который раскрывает характеристику автомата:

· Первые три буквы – это модельный ряд аппарата;

· Следующая цифра говорит о том, сколько полюсов имеется;

· Вторая за ней цифра обозначает серию;

· Следующая буква — это тип-время токовой характеристики срабатывания расцепителей;

· Последующие две цифры – номинальный ток теплового расцепителя;

· Последняя цифра обозначает версию автомата.

Правая сторона

Здесь также имеется отверстия для сигнального контакта. Дополнительно на корпус нанесен рисунок, описывающий габариты электрического силового автомата.

Если убрать крышку, закрывающую окошко, то можно более внимательно и подробно рассмотреть механизм, используемый для размыкания контактов.

Вид снизу

В нижней части автомата расположена монтажная защелка, значительно упрощающая установка агрегата. Если автомат с двумя полюсами, то имеется сразу две защелки.

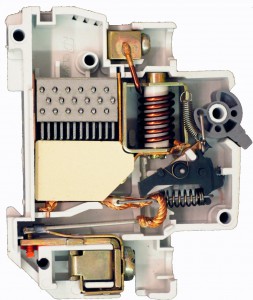

Внутреннее строение автомата выглядит следующим образом (перечисление идет в соответствии с порядком размещения деталей):

· Верхний неподвижный контакт;

· Нижний неподвижный контакт;

· Направляющая пластина дуги;

· Дугогасительная камера;

· Рычаг механизма размыкания;

· Пути проходов продуктов горения дуги;

· Нижняя клемма;

· Винт регулировки теплового расцепителя;

· Пластина теплового расцепителя;

· Ручка, отвечающая за включение и выключение агрегата;

· Катушка электромагнитного расцепителя;

· Рычаг фиксатора механизма размыкания;

· Гибкий поводок между подвижным контактом и катушкой ЭМ расцепителя;

· Сердечник катушки ЭМ расцепителя;

· Верхняя клемма.
