Гидроцилиндры по принципу функционирования достаточно похожи на пневмоцилиндры. Существенным отличием между этими устройствами является способ получения энергии для передвижения штока. Если в пневматических цилиндрах эту энергию обеспечивает сжатый воздух, то в гидравлических цилиндрах за силовые потоки отвечают различные жидкости, проходящие под высоким давлением подробнее здесь. Для того, чтобы избежать протекания рабочей среды и обеспечить герметичность данных устройств, конструкционно предусмотрены следующие уплотнения гидроцилиндров:
- Набивки
- Уплотнения поршня
- Уплотнения штока
- Уплотнительные резиновые кольца
- Опорно-направляющие кольца штока
- Опорно-направляющие кольца поршня

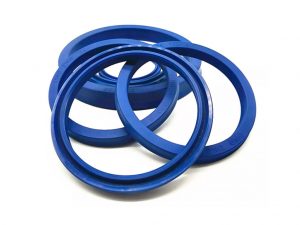

- Гидравлические манжеты
- Грязесъемники
Наличие тех или иных уплотнений гидроцилиндра в конструкции зависит от его устройства и назначения. Например, уплотнения гидроцилиндра набивкой в последнее время применяют преимущественно только лишь в таких механизмах, которые функционируют при высоких рабочих температурах, доходящих до +450°С, а также рабочем давлении не более 90 МПА и различных агрессивныхрабочих средах. Подобные эксплуатационные условия встречаются достаточно редко. В основном они имеются только в узконаправленных промышленных производственных отраслях.
Собственно, уплотнение гидроцилиндров набивкой характерно тем, что при монтаже таких уплотнений в гидравлическом цилиндре возникает контактное давление, которое значительно превышает давление самой набивки. В то же время, уплотнение гидроцилиндров с помощью резиновых уплотнительных колец, гидравлических манжет, грязесъемников, направляющих колец, а также комбинированных уплотнений поршня и штока характерно тем, что при их монтаже возникает только начальное контактное давление, которое возрастет в дальнейшем под давлением жидкости.
Кроме того, все уплотнения гидроцилиндра подразделяются на следующие две категории:
- Уплотнение неподвижных соединений гидроцилиндра
- Уплотнения подвижных соединений гидроцилиндра
При этом неподвижные соединения, в свою очередь, делятся еще на две отдельные группы. К первой из них относятся уплотнения неподвижных неразъемных соединений. Их монтаж в основном выполняется при помощи сварки. А вот во вторую группу входят уже уплотнения неподвижных разъемных соединений.
