Если вы хотите обеспечить какому-нибудь устройству бесконтактные коммуникации и не использовать при этом электромагниты, то применяют именно твердотельное реле. Другими словами можно сказать, что это устройство, которое в определенные периоды обеспечивает контакт между электрическими цепями, которые будут издавать как высоковольтные, так и низковольтные излучение. СОЮЗ-ПРИБОР на сайте.

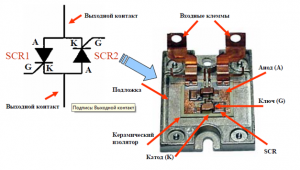

Если более детально рассматривать структуру этого прибора, то можно сказать, что многие модели довольно похожи между собой, но всё же у них есть незначительные отличия, которые никак не будут влиять на принципы их работы.
В структуру данного устройства будет входить первичная цепь, которая и будет характерна наличием резистора, который будет на постоянном изоляторе. Этот резистор будет иметь последовательное подключение. Одно из главных функций цепи является то, чтобы он принимал сигнал и передавал команду устройству твердотопливного реле, которая потом берёт нагрузку на себя.
Кроме этого для того чтобы была хорошая изоляция, как выходной, так и входной сети будет использоваться устройство оптической развязки. Также от данного компонента будет зависеть вид реле и его основной принцип работы.
В данном механизме есть ещё так называемая триггерная цепь, она нужна для того чтобы обрабатывался входной сигнал и переключать выход, кроме этого она будет выступать отдельным элементом и в некоторых моделях будет входить в состав самой оптической развязки.
Если человек хочет чтобы использовалась цепь переключающего типа, когда он должен подать силу напряжения на нагрузку, именно она будет включать транзистор и сам диод.
Также для того чтобы защитить от некоторых ошибок твердотельное реле, то специалисты будут использовать отдельную защитную цепь, она будет защищать от сбоя в работе и возникновения конкретных ошибок.
Основным принципом работы твердотельного реле будет размыкание или замыкание контактов, эти контакты будут непосредственно передавать всё напряжение в само реле.
данный прибор твердотельного реле будет характеризоваться наличием ключевого транзистора. К примеру, это может быть датчик движения или света, который будет осуществлять передачу напряжения.
