При проектировании и монтаже промышленных трубопроводов важно обеспечить совместимость соединительных элементов, надежность оборудования и соответствие требованиям международных нормативных документов. Для этих задач применяют фланцы, изготовленные по стандартам ASME/ANSI B16.5 и ASME/ANSI B16.47, а также материалы, соответствующие спецификациям фланцев ASTM. Такое сочетание стандартов определяет не только геометрические параметры изделий, но и их механические свойства, долговечность и условия эксплуатации.

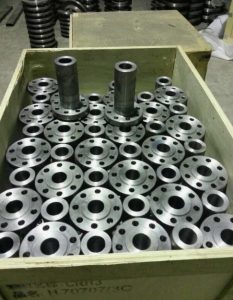

Фланцы ASME широко используются на предприятиях нефтегазовой, химической, энергетической и металлургической отраслей. Материалы ASTM, применяемые при их изготовлении, позволяют подобрать оптимальное решение для различных температурных режимов, рабочих давлений и характеристик транспортируемой среды.
Стандарт ASME/ANSI B16.5
ASME/ANSI B16.5 распространяется на фланцы с номинальными размерами от NPS 1/2 до NPS 24. Стандарт устанавливает основные размеры изделий, расположение крепежных отверстий, типы уплотнительных поверхностей и классы давления. Благодаря унифицированным параметрам такие фланцы совместимы с трубопроводной арматурой, насосным оборудованием, теплообменниками и другими элементами инженерных систем.
Стандарт предусматривает следующие классы давления:
- Class 150;
- Class 300;
- Class 400;
- Class 600;
- Class 900;
- Class 1500;
- Class 2500.
Стандарт ASME/ANSI B16.47
Для трубопроводов большого диаметра применяется стандарт ASME/ANSI B16.47, который распространяется на изделия размером от NPS 26 до NPS 60. Такие фланцы используют на магистральных трубопроводах и технологических установках с высокой пропускной способностью.
Документ включает две серии исполнения — Series A и Series B. Они отличаются наружными размерами, количеством крепежных отверстий, массой и конструктивными особенностями. Выбор серии определяется требованиями проекта и характеристиками оборудования.
Материалы ASTM для изготовления фланцев
Если стандарты ASME определяют размеры и конструкцию фланцев, то спецификации ASTM устанавливают требования к материалам, из которых они производятся. Именно поэтому в каталогах поставщиков часто встречается обозначение ASTM фланцы, указывающее на соответствие материала международным нормам.
Наиболее распространенными являются следующие марки:
- ASTM A105 — углеродистая сталь для эксплуатации при нормальных температурах;
- ASTM A350 LF2 — низкотемпературная углеродистая сталь;
- ASTM A182 F304 — нержавеющая сталь для коррозионно-активных сред;
- ASTM A182 F316 — нержавеющая сталь с повышенной устойчивостью к воздействию агрессивных веществ;
- ASTM A694 — высокопрочная сталь для трубопроводов высокого давления.
Выбор материала зависит от температуры эксплуатации, состава рабочей среды, расчетного давления и требований к сроку службы оборудования.
На что обратить внимание при выборе
При подборе фланцев важно учитывать не только их размеры, но и соответствие условиям эксплуатации. Ошибки на этапе выбора могут привести к снижению герметичности соединений и сокращению ресурса трубопроводной системы.
При выборе рекомендуется учитывать:
- номинальный диаметр трубопровода;
- класс давления;
- температуру рабочей среды;
- марку материала по ASTM;
- тип уплотнительной поверхности;
- совместимость с трубами, арматурой и оборудованием.
Области применения
Фланцы ASME/ANSI B16.5 и B16.47, изготовленные из материалов ASTM, применяют при строительстве новых объектов, реконструкции инженерных систем и ремонте промышленного оборудования.
Они используются:
- в нефтегазовой промышленности;
- на нефтехимических предприятиях;
- в химическом производстве;
- на объектах энергетики;
- в металлургии;
- в судостроении;
- в системах транспортировки воды, газа, пара и нефтепродуктов.
Заключение
Стандарты ASME/ANSI B16.5 и ASME/ANSI B16.47 определяют конструкцию и размеры фланцев, а спецификации ASTM регламентируют свойства материалов, используемых для их изготовления. Комплексное применение этих стандартов обеспечивает совместимость трубопроводных компонентов, надежность соединений и безопасную эксплуатацию оборудования в различных отраслях промышленности.
