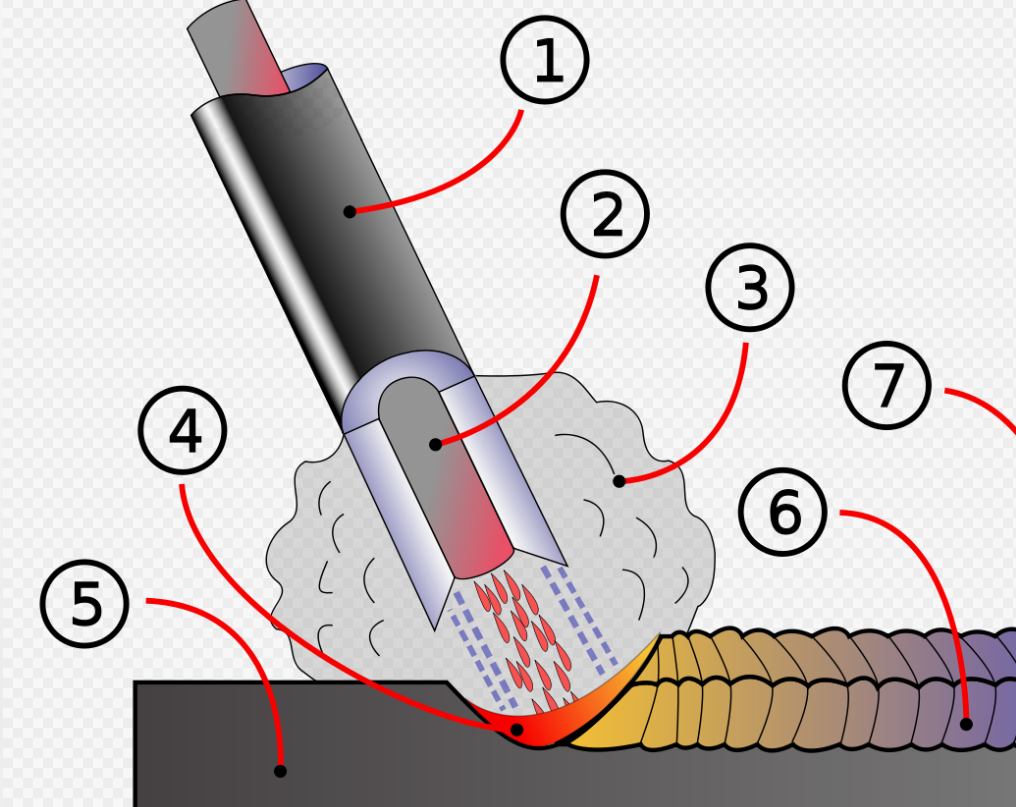

Технология дуговой сварки — это метод соединения металлических деталей путем создания электрической дуги между электродом и свариваемыми материалами. При этом происходит растапливание металла и образование шва. Основные компоненты процесса – источник тока, электроды (заполняющие и подающие), защитные газы или флюсы, которые предотвращают образование оксидов на поверхности шва, и сварочная аппаратура.
Дуговая сварка создаёт прочные металлические соединения, необходимые для различных конструкций и оборудования в различных отраслях, таких как строительство, автомобильная промышленность, судостроение и производство трубопроводов.
Основы дуговой сварки
Различают следующие типы дуговой сварки:
-
Ручная дуговая сварка: этот метод предполагает ручное управление процессом сварки сварщиком, включая контроль за движением электрода и формированием дуги.
-
Полуавтоматическая дуговая сварка: проволока подается автоматически, но сварщик самостоятельно контролирует движение электрода.
-
Автоматическая дуговая сварка: подача проволоки и движение электрода полностью автоматизированы, без участия сварщика.
Ручная дуговая сварка – метод соединения металлических деталей с применением специальных сварочных аппаратов, исключающий автоматизацию процесса. При этом сам сварщик контролирует все операции без использования каких-либо средств автоматизации.
Основные компоненты процесса включают:
-
электрод, который образует дугу с металлической деталью;
-
источник тока, который подает электричество для создания дуги.
При контакте электрода с металлической поверхностью происходит интенсивное нагревание, что приводит к расплавлению материала и образованию сварного шва.
Основные виды ручной дуговой сварки:
-
Одно-, двух- или многоэлектродная:
-
в зависимости от числа используемых электродов происходит разделение на одно-, двух- или многоэлектродную сварку. Одноэлектродная применяет один электрод, двухэлектродная — два, а многоэлектродная — более двух;
-
число электродов выбирают в зависимости от требуемой скорости выполнения работ и характеристик свариваемых деталей.
-
По характеру тока:
-
сварка может быть проведена с использованием постоянного, импульсного или переменного тока.
-
выбор типа электрического тока определяется материалом, толщиной и прочими особенностями свариваемых деталей.
-
По типу дуги:
-
дуга в ручной дуговой сварке бывает однофазной или трехфазной. В однофазной дуге ток протекает от электрода к заготовке, а в трехфазной — от нескольких электродов к заготовке;
-
выбор типа дуги зависит от требуемой эффективности и характеристик сварочных работ.
Эти виды ручной дуговой сварки позволяют адаптировать процесс сварки к конкретным условиям и требованиям конкретного проекта или задачи.
Выбор конкретной схемы ручной дуговой сварки зависит от поставленных задач. Существуют техники, оптимизированные для различной длины шва:
-
короткий шов (до 250 мм), выполненный «на проход»;
-
швы средней длины (250-1000 мм), где сварка ведется от середины к краям;
-
длинные швы, где электрод двигается от краев к середине.
На технику выполнения также влияет выбор электродов, которые имеют разнообразные характеристики и воздействие на процесс сварки, включая тип покрытия, металлический состав и диаметр.
Техника дуговой сварки
Дуговая сварка – метод объединения металлических компонентов путем создания электрической дуги между электродом и свариваемыми образцами. Основные принципы как варить дуговой сваркой:
1. Подготовка:
-
Перед началом работы требуется очистить поверхность свариваемых деталей от окислов, грязи и жира, используя щетку, шлифовальный инструмент или другие средства.
-
Электрод должен быть правильно выбран в зависимости от свариваемых материалов и условий работы. Также необходимо проверить его состояние на предмет повреждений или окисления.
2. Установка оборудования:
-
В зависимости от типа сварки (постоянный, переменный ток) и требуемых характеристик шва необходимо выбрать соответствующий источник питания и настроить его параметры.
-
Электрод должен быть правильно вставлен в держатель и зафиксирован так, чтобы его конец выступал на определенное расстояние от свариваемой поверхности.
3. Выполнение сварочного шва:
-
Зажигание дуги: для этого необходимо поднести конец электрода к свариваемой поверхности и быстро отодвинуть его на короткое расстояние. Это создаст дугу, которая будет поддерживаться в течение всего процесса сварки.
-
Перемещение электрода: сварщик должен равномерно и плавно перемещать электрод вдоль свариваемого шва, поддерживая оптимальное расстояние между ним и поверхностью. Это поможет обеспечить равномерное распределение тепла и качественное формирование шва.
-
Контроль параметров сварки: во время сварки необходимо следить за параметрами процесса, такими как ток, напряжение и скорость передвижения электрода, чтобы обеспечить оптимальные условия для получения качественного шва.
4. После завершения сварочного процесса необходимо охладить сваренный шов и, при необходимости, провести процедуры охлаждения или закалки для улучшения его механических свойств.
Это основные принципы техники дуговой сварки, которые включают в себя подготовку, установку аппарата для ручной дуговой сварки и правильное выполнение сварочного шва. Соблюдение этих шагов поможет добиться качественных результатов и обеспечить прочное соединение металлических деталей.
Параметры дуговой сварки
В процессе дуговой сварки важны различные параметры режима дуговой сварки, которые определяются во время подготовки и выполнения сварного шва:
-
Амплитуда и направление тока: эти факторы оказывают значительное воздействие на глубину проплавления металла. Повышение амплитуды приводит к увеличению температуры в области сварки и углублению провара. Изменение направления тока также влияет на глубину провара, и его изменение увеличивает ее на 40%.
-
Диаметр электрода также влияет на параметры сварки, хотя реже других. Он влияет на структуру и качество шва.
-
Темп сварки: скорость перемещения электрода вдоль соединяемых деталей также воздействует на качество выполненной сварки. Она может регулироваться для достижения оптимального результата.
-
Амплитуда поперечного колебания электрода: данный фактор применяется для исправления ошибок в расчетах режима сварочного процесса. Модификация формы колебаний может способствовать увеличению качества соединения.
Иногда важно учитывать характер тока, температуру дуговой сварки и другие параметры сварочного процесса: позиционирование изделия и угол наклона электрода. Эти факторы влияют на качество сварочного шва. И хотя изменение толщины обмазки не так распространено, иногда оно требуется для достижения оптимальных результатов.
Как параметры влияют на качество шва:
-
Глубина провара: один из важных показателей качества сварного соединения, определяемый величиной и полярностью тока, а также формой колебания электрода.
-
Ширина шва зависит от уровня сварочного напряжения: чем выше напряжение, тем шире шов.
-
Температура дуговой сварки: температура влияет на расплавление металла и формирование шва. Контроль температуры помогает предотвратить перегрев или недостаточное проваривание металла, что может повлиять на прочность и качество шва.
Подбор параметров сварочного режима является критически важным этапом в процессе дуговой сварки. Он требует тщательного анализа и опыта, чтобы добиться оптимальных результатов.
Правильный выбор типа дуговой сварки позволит успешно выполнить различные сварочные задачи. Каждый подход имеет достоинства и особенности, которые можно использовать в зависимости от потребностей конкретного проекта. Этот выбор непосредственно отражается на качестве соединения, эффективности работы и общей продуктивности.
