Глубиномер — это измерительный инструмент, который предназначается для измерения глубины отверстий и пазов, а также высоты уступов. Глубиномеры используют, в основном, в машиностроении, при производстве различных деталей и сложных конструкций, подробнее тут https://uimpex.ru/catalog/izmeritelnyy-instrument/glubinomery/.
Различают, в зависимости от вида счетного устройства, по которому определяется размер, несколько видов глубиномеров:
— Штангенглубиномеры – отсчет производится при помощи штанги с делениями, как на штангенциркуле. Цена деления таких глубиномеров может быть от 0,05 до 0,1 мм.
— Микрометрические глубиномеры — отсчет производится по микрометру – особо точному измерительному стрежню (винту) с делениями для измерений контактным способом. Цена деления таких глубиномеров составляет от 0,001 до 0,01 мм, а предел измерений может доходить до 2000 мм.
— Индикаторные глубиномеры – здесь отсчет ведется при помощи индикатора, отображающего изменения параметра глубины в форме, наиболее удобной для непосредственного восприятия человеком. По ГОСТ 577-68, индикаторные глубиномеры могут иметь индикатор только часового типа. Цена деления таких глубиномеров составляет 0,01 мм.
Наибольшее распространение получили штангенглубиномеры с плоским мерным стержнем, который имеет на конце уступ для измерения, к примеру, толщины паза. Также штанга мерного стержня может иметь на конце цилиндрический стержень диаметром 2 мм для измерения глубин в труднодоступных местах. На штангенглубиномерах размер отсчитывается непосредственно по линейке с делениями, по принципу штангенциркуля.
Микрометрические и индикаторные глубиномеры поставляются в комплекте со сменными измерительными стержнями. Показания таких глубиномеров отсчитываются, соответственно, по микрометру с пределом измерения до 25 мм или индикатору с пределом измерения 10 мм.
Теперь рассмотрим каждый из приборов подробнее.
Штангенглубиномер предназначается для измерения глубины канавок, выточек, уступов и др. Изготавливается по ГОСТ 162-90.

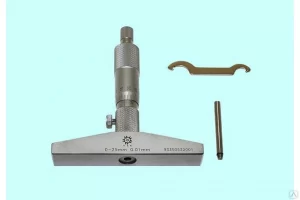

Микрометрические глубиномеры — предназначаются для измерения глубин пазов и высоты уступов до 300 мм. Изготавливаются в соответствии с ГОСТ 7470-92.
Индикаторные глубиномеры по принципу работы схожи с микрометрическими, однако отличаются способом считывания показаний измерений.
