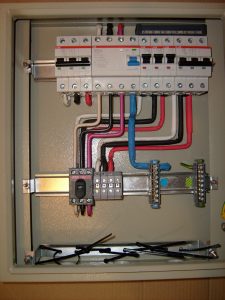

После завершения монтажных работ по проводке силовых кабелей наступает завершающий и не менее ответственный момент – сборка электрощита. Разберём на конкретных примерах, как комплектуется и устанавливается распределительный щиток для частного дома или квартиры. Сборка щитового оборудования в Екатеринбурге на сайте.
Важная информация
Прежде чем узнать, как собрать электрощиток, следует ознакомиться с их основными видами. По способу установки их делят на:
- встраиваемые;
- накладные.
По материалу изготовления корпуса на:
- металлические;
- пластиковые.
Электрощиток в частном доме или квартире может быть любого из вышеперечисленных видов. При его выборе, учитывается как, будет производиться монтаж электро-щитка и его дальнейшая эксплуатация. Не лишним будет сказать и о производителях, как самих корпусов, так и комплектующих.
От качества приобретённых материалов во много зависит безопасность и надёжность оборудования. Наиболее известными брендами в этой сфере выступают:
- «ABB»;
- «IEK»;
- «Legrand»;
- «Schneider Electric».
Эти компании, за многие годы присутствия на рынке электроэнергетического оборудования, зарекомендовали себя с самой лучшей стороны.
В заключении вводной части перечислим основные компоненты на основе которых осуществляется сборка электро-щитка. К ним относятся:
- выключатели автоматического типа;
- корпус;
- крепёжная шина для автоматики (DIN-рейка);
- силовая проводка различного сечения;
- шины распределения питания (PE и N);
- электросчётчик .
- В зависимости от конкретного назначения в щиток могут быть установлены дополнительные элементы или наоборот, некоторые не потребуются. Например, промежуточный распределительный щит, как правило, не требует установки счётчика. Более сложные конструкции могут включать в себя элементы сигнализации и прочих контролирующих приборов.
· Назначение оборудования и важность расчётов
- Основное назначение распределительного щита – это защита домашней электросети от перегрузок, а самого помещения от пожара. Тут важно понимать, что проектирование и расчёты всех параметров необходимо провести с максимальной тщательностью.
- Например, при неправильном расчёте поперечного сечения проводки и монтаже недостаточной величины, нагрузка на сеть может вызвать возгорание изоляционного слоя. Другая крайность – установка слишком мощных автоматов. В таком случае, электроприборы с высоким потреблением энергии могут вызвать выгорание розеток.
